| 起源の場所: | 福建,中国 |
|---|---|
| ブランド名: | H3C |
| モデル番号: | H3C S5700-24TP-SI-DC スイッチ |
| 最小注文数量: | 1 ユニット |
| 価格: | $1,000.00/pieces 1-9 pieces |
| 密室菌類: | 違う | 商品の状況: | 、使用される標準的、標準的 |
|---|---|---|---|
| 港湾: | ≥ 48 | 送電率: | 10/100/1000Mbps |
| 機能: | LACP、SNMP | 通信モード: | フルデュプレックス&ハーフデュプレックス |
| スイッチ容量: | 56 Gb/s | 製品名: | H3C S5700-24TP-SI-DC スイッチ |
| タイプ: | ラック |
概要

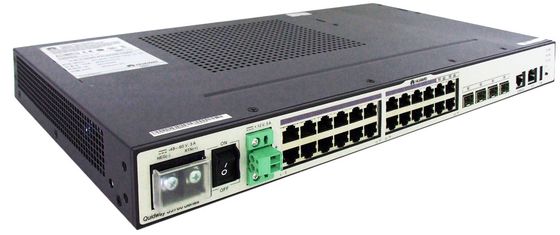

Huawei S5700-SIシリーズはギガビットレイヤ3イーサネットスイッチである.S5700-24TP-SI-ACは20 10/100/1000BASE-Tポートと4 コンボポート (10/100/1000BASE-T (PoE+) + 100/1000BASE-X) をサポートする.素早い仕様 図1は,Huawei S5700-24TP-SI-AC スイッチの外観を示しています.
Huawei S5700-24TP-SI-DCは,24個の10/100/1000BASE-Tポート,4つが2つの用途の10/100/1000BASE-Tまたは100/1000BASE-Xポートで,Huawei S5700シリーズスイッチの1つである.S5700ギガビットエンタープライズスイッチは,ハイバンドウィッドアクセスとイーサネットマルチサービスアグリゲーションの需要を満たすためにファーウェイによって開発された次世代省エネスイッチです.24つのGEポートと2つの拡張スロットにより,大きなスイッチ容量と高密度GEポートを備えて,10Gbit/sの上流送信を実施します.エンタープライズパークへのアクセスなど様々なアプリケーションシナリオで広く使用されていますデータセンターのアプリケーションシナリオのギガビットアクセス.

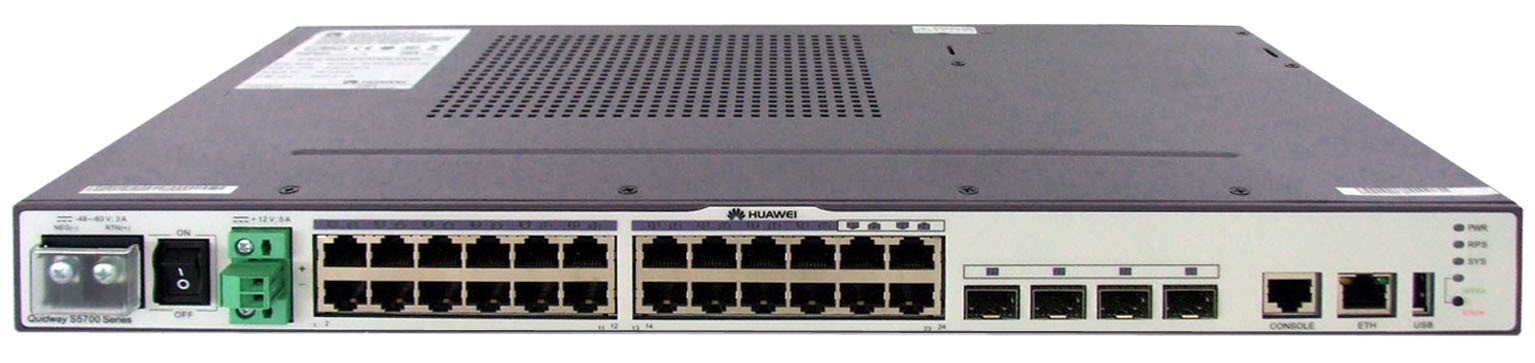

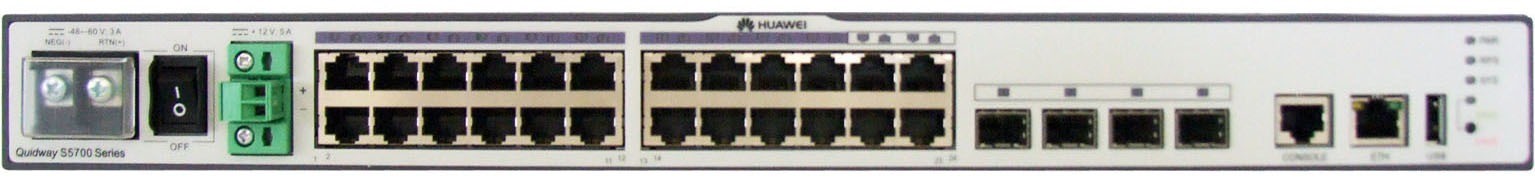

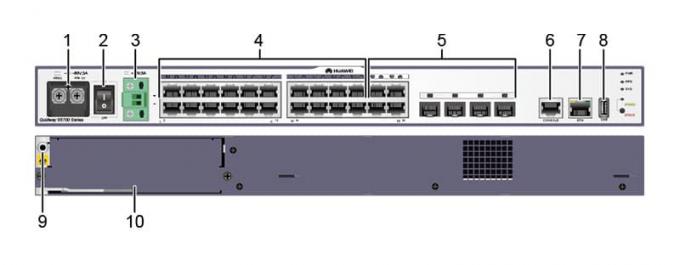

S5700-24TP-SI-DC 外見と構造
|
1DC電源端末 |
61 つのコンソールポート |
|
2電源スイッチ |
71つのETH管理ポート |
|
3バックアップ電源ソケット |
8USBポートが1つ |
|
4. 20 10/100/1000BASE-T ポート |
9ESD ジャック |
|
54つのコンボポート (10/100/1000BASE-T + 100/1000BASE-X) |
10裏カードスロット |
S5700-24TP-SI-DC データシート
|
ポイント |
S5700-24TP-SI-DC |
|
固定ポート |
24 Ethernet 10/100/1000 ポート,そのうちの 4 つは 10/100/1000 または SFP ポートの 2 つの用途 |
|
拡張スロット |
スタックカードのための1つの拡張スロット |
|
配送のパフォーマンス |
36 Mpps |
|
VLAN |
4K VLAN |
|
ゲスト VLAN と 音声 VLAN |
|
|
MAC アドレス,プロトコル,IP サブネット,ポリシー,ポートに基づく VLAN 割り当て |
|
|
11 と N:1 VLAN マッピング |
|
|
信頼性 |
RRPPリングトポロジーとRRPPマルチインスタンス |
|
スマートリンクツリートポロジーとマルチインスタンスのスマートリンク,ミリ秒レベルの保護切り替えを提供する |
|
|
SEP |
|
|
電子トランク |
|
|
STP,RSTP,MSTP |
|
|
BPDU保護,根保護,ループ保護 |
|
|
MPLS 機能 |
サポートされていません |
|
IP ルーティング |
静的ルーティング ECMP |
|
RIPv1,RIPv2 と RIPng |
|
|
IPv6 機能 |
隣人 ディスカバリー (ND) |
|
パス MTU (PMTU) |
|
|
IPv6ピング,IPv6トラサー,IPv6テルネット |
|
|
ソース IPv6 アドレス,宛先 IPv6 アドレス,レイヤー 4 ポート,またはプロトコル タイプに基づく ACL |
|
|
MLD v1/v2 スヌーピング |
|
|
6to4トンネル,ISATAPトンネル,手動で設定されたトンネル |
|
|
マルチキャスト |
IGMP v1/v2/v3 スヌーピングと IGMP 迅速な解雇 |
|
VLAN のマルチキャスト転送と VLAN の間のマルチキャストレプリカ |
|
|
トランク内のメンバーポート間のマルチキャストロードバランス |
|
|
制御可能なマルチキャスト |
|
|
港湾ベースのマルチキャストトラフィック統計 |
|
|
QoS/ACL |
インターフェースで送信および受信されたパケットの制限率 |
|
パケットのリダイレクト |
|
|
港上交通警察と二級三色CAR |
|
|
ポートごとに8つの列 |
|
|
WRR,DRR,SP,WRR+SP,DRR+SPのキュースケジューリングアルゴリズム |
|
|
802.1p 優先度とDSCP 優先度の再表示 |
|
|
2~4層のパケットフィルタリングで,ソース MAC アドレス,宛先 MAC アドレス,ソース IP アドレス,宛先 IP アドレス,ポート番号,プロトコルタイプに基づいて無効なフレームをフィルタリングします.VLAN ID と |
|
|
各列の制限料金と港での交通の構成 |
|
|
セキュリティ |
ユーザー権限管理とパスワード保護 |
|
DoS攻撃防御,ARP攻撃防御,ICMP攻撃防御 |
|
|
IP アドレス,MAC アドレス,インターフェース,VLAN の結合 |
|
|
港の隔離,港のセキュリティ,そして粘り強いMAC |
|
|
ブラックホール MAC アドレス エントリ |
|
|
学習した MAC アドレス数の制限 |
|
|
802.1x認証とインターフェース上のユーザー数制限 |
|
|
AAA認証,RADIUS認証,HWTACACS認証,NAC |
|
|
SSH v20 |
|
|
ハイパーテキスト転送プロトコル (HTTPS) |
|
|
CPU防御 |
|
|
ブラックリストとホワイトリスト |
|
|
オーム |
サポート |
|
管理と維持 |
仮想ケーブル試験 |
|
積み重ねる |
|
|
MAC 強制転送 (MFF) |
|
|
ポートミラーリングとRSPAN (リモートポートミラーリング) |
|
|
Telnet を使用してリモート設定と保守 |
|
|
SNMP v1/v2/v3 |
|
|
RMON |
|
|
ウェブ NMS |
|
|
HGMP |
|
|
システムログと異なるレベルのアラーム |
|
|
GVRP |
|
|
MUX VLAN |
|
|
DDRメモリ |
256 MB |
|
フラッシュメモリ |
32 MB |
|
障害間の平均時間 (MTBF) |
37歳 |
|
修理までの平均時間 (MTTR) |
2時間 |
|
利用可能性 |
> 0.99999 |
|
超電圧保護: サービスポート保護 |
PoE ではないスイッチ: 普通モードで ±2 kV |
|
超電圧保護:電源保護 |
非PoEスイッチ: DC:差分モードで±6kV;普通モードで±6kV |
|
スタックポート |
各スタックカードに 2 つのスタックポートが利用可能 |
|
最大スタック帯域幅 (両方向) |
48 Gbit/s |
|
RPS |
サポートされていません |
|
PoE |
PWRシリーズは PoEをサポートします. |
|
入力直流電圧: 指定入力電圧範囲 |
-48V DCから -60V DC |
|
入力直流電圧: 最大電圧範囲 |
-36V DCから -72V DC |
|
システム最大電力消費量 (100%のスループット,100%のPoE負荷,ファン全速) |
S5700-24TP-SI-DC: 40W |
|
動作温度 |
0°Cから+50°C |
|
保存温度 |
-40°Cから+70°C |
|
通常温度 (27°C,音力) 以下の騒音 |
S5700-24TP-SI-DC: 0 |
|
相対湿度 |
RH 5%~95% RH,冷却しない |
|
操縦高度 |
非PoEスイッチ:DC:0mから2000m |
|
EMC |
CISPR22クラスA |
|
CISPR24 |
|
|
EN55022 Aクラス |
|
|
EN50024 |
|
|
ETSI EN 300 386 クラスA |
|
|
CFR 47 FCC Part 15 クラスA |
|
|
ICES 003 Aクラス |
|
|
AS/NZS CISPR22Aクラス |
|
|
IEC61000-4-2 |
|
|
ITU-T K 20 |
|
|
ITU-T K 44 |
|
|
環境基準 |
RoHS |
|
REACHについて |
|
|
電気廃棄物 |
|
|
セキュリティ |
IEC 60950-1 |
|
EN 60950-1/A11/A12 |
|
|
UL 60950-1 |
|
|
CSA C22.2 60950-1号 |
|
|
AS/NZS 609501 |
|
|
レーザー安全 |
IEC60825-1 |
|
IEC60825-2 |
|
|
EN60825-1 |
|
|
EN60825-2 |
|
|
寸法 (W x D x H) |
442.0 mm × 220.0 mm × 43.6 mm |
|
完全に積もった |
≤8.5kg |
|
空っぽに積もった |
≤5kg |
