| 基本情報 |
| 記述する |

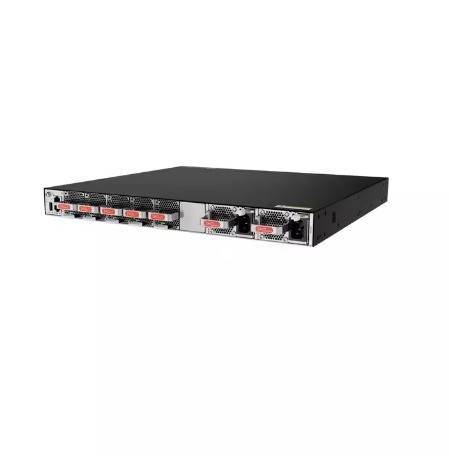

CE8875-24BQ8DQスイッチ (24*200GE QSFP56, 8*400GE QSFP-DD, 2*AC電源,5*ファンボックス,ポートサイド空気入口)
|
| 部分番号 |
02355SDX
|
| モデル |
CE8875-24BQ8DQ
|
| 技術指標 |
| 他の部品のコード |
02355SDV (CE8875-24BQ8DQスイッチ (24*200GE)
QSFP56, 8*400GE QSFP-DD,電源とファンなし)) 02355SDY (CE8875-24BQ8DQスイッチ (24*200GE QSFP56, 8*400GE QSFP-DD, 2*AC電源,5*ファンボックス,ポートサイド出口))
|
| 設置 |
キャビネットの設置
|
| 高さ [mm] |
43.6mm
|
| 深さ [mm] |
420.0mm
|
| 幅 [mm] |
442.0mm
|
| シャーシの高さ [U] |
1
|
| 重量 (包装材料を含む完全な構成) [kg] |
12.17kg
|
| 重量 (包装を含む) [kg] |
9.71kg
|
| 重量 (包装材料を除く完全な構成) [kg] |
9.16kg (光学モジュールを除く交流電源と扇風機ボックスで.複数のモジュールがサポートされている場合,最大重量を使用します.)
|
| 重量 (包装材料を除く) [kg] |
6.74kg (光学モジュール,電源,ファンボックスを除く)
|
| 最大電力消費量 [W] |
522W (100%の負荷,24x200G+8x400Gの短距離光学モジュール,通常の温度,二重交流電源)
770W (100%負荷,24x200G+8x400G長距離光学モジュール,高温,二重交流電源)
|
| 典型的な電力消費量 [W] |
291W (100%の負荷,12x200G+4x400Gポート 銅ケーブル,通常の温度,二重交流電源)
382W (100%の負荷,12x200G+4x400Gポート 短距離光学モジュール,通常の温度,二重交流電源)
|
| 静的電力の消費量 |
247W
|
| 最大熱消耗値 [BTU/時間] |
- 1781 BTU/h (100%の負荷,24x200G+8x400Gの短距離光学モジュール,通常の温度,二重交流電源)
- 2627 BTU/h (100%の負荷,24x200G+8x400G長距離光学モジュール,高温,二重交流電源)
|
| 典型的な熱消耗値 [BTU/時間] |
- 993 BTU/h (100%の負荷,12x200G+4x400Gの銅ケーブル,通常の温度,二重交流電源)
- 1303 BTU/h (100%の負荷,12x200G+4x400Gの短距離光学モジュール,通常の温度,二重交流電源)
|
| 冷却方法 |
空気冷却
|
| 静的熱消耗値 [BTU/h] |
843BTU/時間
|
| 電源の種類 |
AC 接続可能 DC 接続可能 HVDC 接続可能
|
| 指定入力電圧 [V] |
- 1200W AC & 240V DC電源モジュール: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC
- 1200W DC電源モジュール: -48V DC ~ -60V DC; +48V DC
|
| 入力電圧範囲[V] |
- 1200W AC & 240V DC電源モジュール: AC: 90V AC ~ 290V AC, 45Hz-65Hz; DC: 190V DC ~ 290V DC
- 1200W DC電源モジュール: -38.4V DC ~ -72V DC; +38.4V DC ~ +57V DC
|
| 最大入力電流 [A] |
- 1200W ACと240V DC電源モジュール: 10A (100V AC~130V AC); 8A (200V AC~240V AC); 8A (240V DC)
- 1200W DC電源モジュール: 38A (-48V DC ~ -60V DC); 38A (+48V DC)
|
| 定数出力 [W] |
- 1200W ACと240V DC電源モジュール:1200W
- 1200W DC電源モジュール:1200W
|
| 記憶力 |
DRAM:8GB
|
| NORフラッシュ仕様 |
64MB
|
| SSD フラッシュ |
4GB SSD
|
| USBインターフェース |
ログバックアップやUSBフラッシュドライブ展開に使用できます.この機能は予約されており,まだ有効化されていません.
|
| コンソール インターフェース タイプ |
RJ45
|
| ダウンリンクサービスポート |
24×200G QSFP56
|
| サービス アップリンクポート |
8x400G QSFP-DD
|
| サービスポートスタッキングインターフェースをサポート |
この機能は予約されており まだ有効になっていません
|
| リアルタイムクロック (RTC) |
サポート
|
| スイッチ容量 [Gbps] |
この仕様が必要な場合は,製品説明書に確認するか,製品販売者に連絡してください.
|
| ファン冗長性 |
ファンモジュールの4+1バックアップとホットバックアップをサポートする. ファンモジュールの1つが故障した場合,システムは短期間正常に動作することができます. しかし,壊れた扇風機モジュールを直ちに交換することをお勧めします..
|
| 電力冗長性 |
1+1バックアップ
|
| パワーモジュールの数 |
2
|
| 電源ポートの雷保護 |
AC:普通モード6kV,差分モード6kV
DC:普通モード4kV,差分モード2kV
HVDC:共通モード 4kV,差分モード 2kV
|
| 扇風機タイプ |
プラグイン式扇風機
|
| ファン数 |
5
|
| 空気流の方向 |
ポートサイドの空気入口/ポートサイドの空気出口は,選択したファンモジュールとパワーモジュールの空気管によって決定される.ファンモジュールとパワーモジュールの空気管は一致しなければならない.
|
| 保存温度 [°C] |
-40°C+70°C
|
| 長期間の作業環境温度 [°C] |
0°Cから40°C (0mから1800m)
注:高さ1800mから5000mでは,最高気温の仕様は,高さの220m増加ごとに1°C減少します.
|
| 貯蔵の相対湿度 [RH] |
5%RH 〜95%RH 凝縮しない
|
| 長期労働環境における相対湿度 [RH] |
5%RH 〜95%RH 凝縮しない
|
| 貯蔵高度 [m] |
≤5000m
|
| 長期作業高度 [m] |
≤5000m
|
| MTBF [年] |
34.22歳
|
| MTTR [時間] |
1.5時間
|
| 高温40°Cの騒音 (音圧) |
前から後ろの空気流:平均76.2 dB (A) (最大79dB (A))
後部から前部への空気流:平均73.1 dB (A) (最大79.2dB (A))
|
| 室温27°Cでの騒音 (音圧) |
前から後ろの空気流量:平均50.9dB ((A) (最大53.8dB ((A))
後部から前部への空気流量:平均50.8dB (A) (最大54.6dB (A))
|
| 利用可能性 |
0.999994996
|
