| 基本情報 |
| 記述する |

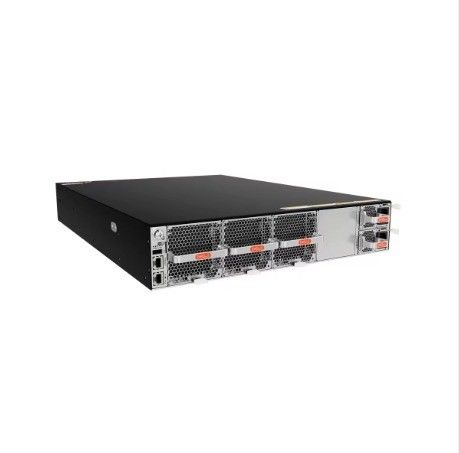

CE8865-SAN-4Cホスト (電源と扇風機を除くサブカードスロット4)
|
| 部分番号 |
02355SDP
|
| モデル |
CE8865-SAN-4C
|
| 技術指標 |
| 他の部品のコード |
02355SDQ (CE8865-SAN-4C ホスト (4子カードスロット,2*AC電源,3*ファンボックス,ポートサイドエア入口))02355SDR (CE8865-SAN-4C ホスト (4つの娘カードスロット,2つのAC電源,3つの扇風機ボックス,ポートサイドエアロット)
|
| 設置 |
キャビネットの設置
|
| 高さ [mm] |
88.1mm
|
| 深さ [mm] |
600.0mm
|
| 幅 [mm] |
442.0mm
|
| シャーシの高さ [U] |
2
|
| 重量 (包装材料を含む完全な構成) [kg] |
25.08kg (2つの電源モジュール,3つの扇風機モジュールを含む,プラグインカードとプラグインカード充填パネルを除く)27.8kg (2つの電源モジュール,3つの扇風機モジュール,4つのプラグインカード充填パネルを含む,プラグインカードを除く)
|
| 重量 (包装を含む) [kg] |
21.3kg (電源モジュール,扇風機モジュール,プラグインカード,プラグインカード充填パネルを除く.電源プラグイン充填パネル2個,扇風機充填パネル3個を含む)24.02kg (電源モジュール,扇風機モジュール,プラグインカードを除く. 4枚のプラグインフィルラーパネル,2つのプラグインフィルラーパネル,3つの扇風機プラグインフィルラーパネルを含む)
|
| 重量 (包装材料を除く完全な構成) [kg] |
16.54kg (2つの電源モジュール,3つの扇風機モジュールを含む,プラグインカードとプラグインカード充填パネルを除く)19.26kg (2つの電源モジュール,3つの扇風機モジュール,4つのプラグインカード充填パネルを含む,プラグインカードを除く)
|
| 重量 (包装材料を除く) [kg] |
12.76kg (電源モジュール,扇風機モジュール,プラグインカード,プラグインカード充填パネルを除く.プラグインカード充填パネル2個,扇風機充填パネル3個を含む)15.48kg (電源モジュール,扇風機モジュール,プラグインカードを除く. 4つのカード充填パネル,2つの電源プラグイン充填パネル,3つの扇風機充填パネルを含む)
|
| 最大電力消費量 [W] |
4つのCE88-SAN-D16CQ-Hカードで- 888W (100%の負荷,64*100Gの短距離光学モジュール,通常の温度,ダブルAC電源)- 1318W (100%の負荷,64*100G長距離光学モジュール,高温,二重交流電源)- 1376W (100%の負荷,48*100G + 16*200G長距離光学モジュール,高温,二重交流電源)4つのCE88-SAN-D26F-Hカードで- 410W (100%の負荷,96*25G + 8*100Gの短距離光学モジュール,通常の温度,二重交流電源) - 718W(100%の負荷,96*25G + 8*100Gの長距離光学モジュール,高温,二重交流電源)
|
| 典型的な電力消費量 [W] |
4つのCE88-SAN-D16CQ-Hカードで- 650W (100%の負荷,32*100Gの銅ポート,通常の温度,二重交流電源)- 728W (100%の負荷,32*100Gの短距離光学モジュール,通常の温度,二重交流電源)4つのCE88-SAN-D26F-Hカードで- 305W (100%の負荷,48*25G+4*100Gの銅ポート,通常の温度,二重交流電源)- 338W (100%の負荷,48*25G+4*100Gの短距離光学モジュール,通常の温度,二重交流電源)
|
| 静的電力の消費量 |
4つのCE88-SAN-D16CQ-Hカードで構成: 569W4つのCE88-SAN-D26F-Hカードで構成: 276W
|
| 最大熱消耗値 [BTU/時間] |
4つのCE88-SAN-D16CQ-Hカードで- 3029.9 BTU/h (100%の負荷,64*100Gの短距離光学モジュール,通常の温度,ダブルAC電源)- 4497 BTU/h (100%の負荷,64*100G長距離光学モジュール,高温,二重交流電源)- 4694.9 BTU/h (100%の負荷,48*100G + 16*200G長距離光学モジュール,高温,二重交流電源)4つのCE88-SAN-D26F-Hカードで- 1398.9 BTU/h (100%の負荷,96*25G + 8*100Gの短距離光学モジュール,正気温,二重交流電源)- 2449.8 BTU/h (100%の負荷,96*25G+8*100Gポート長距離光学モジュール,高温,二重交流電源)
|
| 典型的な熱消耗値 [BTU/時間] |
4つのCE88-SAN-D16CQ-Hカードで- 2217.8 BTU/h (100%の負荷,32*100Gの銅ケーブル,正気温,二重交流電源)- 2483.9 BTU/h (100%の負荷,32*100Gの短距離光学モジュール,通常の温度,二重交流電源)4つのCE88-SAN-D26F-Hカードで- 1040.7 BTU/h (100%の負荷,48*25G+4*100Gの銅ケーブル,正気温,二重交流電源)- 1153.3 BTU/h (100%の負荷,48*25G+4*100Gの短距離光学モジュール,正気温,二重交流電源)
|
| 冷却方法 |
空気冷却
|
| 静的熱消耗値 [BTU/h] |
4つのCE88-SAN-D16CQ-Hカードで構成される: 1941.4 BTU/時間4つのCE88-SAN-D26F-Hカードで構成: 941.7 BTU/時間
|
| 電源の種類 |
AC 接続可能 DC 接続可能 HVDC 接続可能
|
| 指定入力電圧 [V] |
- 2000W ACと240V DC電源モジュール:AC:100V AC~240V AC,50/60Hz;DC:240V DC- 1800W AC & 240V DC電源モジュール: AC: 100V AC ~ 240V AC, 50/60Hz; DC: 240V DC- 2000W 高電圧直流電源モジュール: 336V DC- 2200W DC電源モジュール: -48V DC ~ -60V DC; +48V DC
|
| 入力電圧範囲[V] |
- 2000W ACと240V DC電源モジュール:AC:90V AC ~ 290V AC,45Hz-66Hz;DC:190V DC ~ 290V DC- 1800W AC & 240V DC電源モジュール: AC: 90V AC ~ 290V AC, 45Hz-66Hz; DC: 190V DC ~ 290V DC- 2000W 高電圧直流電源モジュール: 260V DC ~ 400V DC- 2200W DC電源モジュール: -38.4V DC ~ -72V DC; +38.4V DC ~ +57V DC
|
| 最大入力電流 [A] |
- 2000W AC & 240V DC電源モジュール: 10A (100V AC ~ 240V AC); 10A (240V DC)- 1800W AC & 240V DC電源モジュール: 10A (100V AC ~ 240V AC); 10A (240V DC)- 2000W 高電圧直流電源モジュール: 10A (336V DC)- 2200W DC電源モジュール: 63A (-48V DC ~ -60V DC); 63A (+48V DC)
|
| 定数出力 [W] |
- 2000W ACと240V DC電源モジュール: 2000W (220V AC~240V ACと240V DC); 1800W (200V AC~220V AC); 900W (100V AC~130V AC)- 1800W ACと240V DC電源モジュール: 1800W (200V AC~240V ACと240V DC); 900W (100V AC~130V AC)- 2000W 高電圧直流電源モジュール: 2000W- 2200W DC電源モジュール: 2200W
|
| 記憶力 |
DRAM:8GB
|
| NORフラッシュ仕様 |
64MB*2
|
| SSD フラッシュ |
4GB SSD
|
| USBインターフェース |
ログバックアップやUSBフラッシュドライブ展開に使用できます.この機能は予約されており,まだ有効化されていません.
|
| コンソール インターフェース タイプ |
RJ45
|
| ダウンリンクサービスポート |
各カードのインターフェース紹介を参照してください.
|
| サービス アップリンクポート |
各カードのインターフェース紹介を参照してください.
|
| サービスポートスタッキングインターフェースをサポート |
この機能は予約されており まだ有効になっていません
|
| リアルタイムクロック (RTC) |
サポート
|
| スイッチ容量 [Gbps] |
この仕様が必要な場合は,製品説明書に確認するか,製品販売者に連絡してください.
|
| ファン冗長性 |
ファンモジュールの2+1バックアップとホットバックアップをサポートする. ファンモジュールの1つが故障した場合,システムは短期間正常に動作することができます. しかし,壊れた扇風機モジュールをすぐに交換することをお勧めします.
|
| 電力冗長性 |
1+1バックアップ
|
| パワーモジュールの数 |
2
|
| 電源ポートの雷保護 |
AC:共通モード 6kV,差分モード 6kVHVDC:共通モード 4kV,差分モード 2kVDC:普通モード4kV,差分モード2kV
|
| 扇風機タイプ |
プラグイン式扇風機
|
| ファン数 |
3
|
| 空気流の方向 |
ポートサイドの空気入口/ポートサイドの空気出口は,選択したファンモジュールとパワーモジュールの空気管によって決定される.ファンモジュールとパワーモジュールの空気管は一致しなければならない.
|
| 保存温度 [°C] |
-40°C+70°C
|
| 長期間の作業環境温度 [°C] |
0°Cから40°C (0mから1800m)注:高さ1800mから5000mでは,最高気温の仕様は,高さの220m増加ごとに1°C減少します.
|
| 貯蔵の相対湿度 [RH] |
5%RH 〜95%RH 凝縮しない
|
| 長期労働環境における相対湿度 [RH] |
5%RH 〜95%RH 凝縮しない
|
| 貯蔵高度 [m] |
≤5000m
|
| 長期作業高度 [m] |
≤5000m
|
| MTBF [年] |
48.4年
|
| MTTR [時間] |
1.86時間
|
| 高温40°Cの騒音 (音圧) |
ポートサイドの空気入口: <86.1dB (A)ポートサイドの空気出口: <87.9dB (A)
|
| 室温27°Cでの騒音 (音圧) |
ポートサイドの空気入口: <64.3dB ((A)ポートサイドの空気出口: <65.2dB ((A)
|
| 利用可能性 |
0.9999964621
|
